이전 게시물
3D 엠보싱 목재 질감 멜라민 패널이 그토록 매력적인 이유는 전통적인 장식 패널에서 볼 수 있는 "평면 장식"의 한계를 극복할 수 있는 능력입니다. 표면을 손가락으로 쓸어보면 물결 모양의 질감, 움푹 들어간 구멍, 구불구불한 결을 명확하게 느낄 수 있어 시각적 및 촉각적 경험의 완벽한 통합을 달성합니다.
그러나 깊은 엠보싱은 패널에 뛰어난 촉감을 부여하는 동시에 기판 표면에 다양한 수준의 "응력 집중 영역"을 생성합니다. 엠보싱이 깊을수록 기판 표면의 구조적 변화가 커집니다. 기판 자체의 굽힘 강도, 탄성 계수 및 내부 결합 강도가 불충분할 경우 엠보싱 영역은 응력이나 환경 변화로 인해 변형되거나 스프링백되거나 균열이 발생하기 쉽습니다.

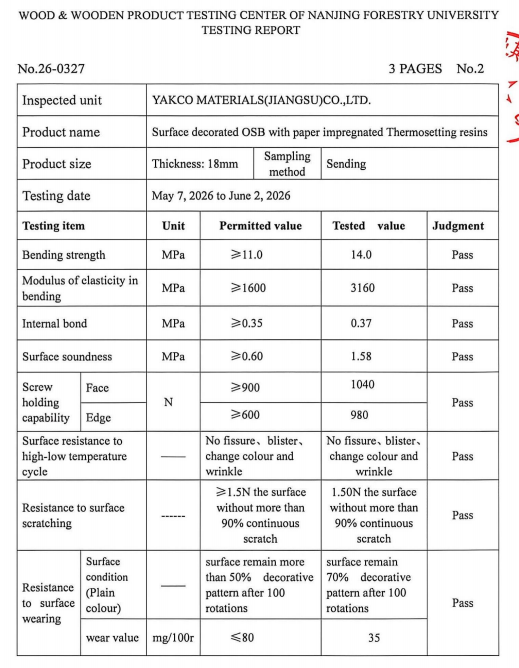

테스트 보고서의 기계적 데이터는 이러한 "구조적 미학"이 견고한지 여부를 측정하기 위한 과학적 척도 역할을 합니다.
더 보기: 야크코테크놀로지
굽힘 강도: 3D 엠보싱의 "굴곡 뼈대"
굽힘 강도는 외부 굽힘 힘을 받을 때 파손에 저항하는 패널의 능력을 반영합니다.
3D 깊게 엠보싱 처리된 패널의 경우 돌출되고 오목한 질감은 패널 표면이 완전히 균일한 평면이 아니며 하중이 가해지면 응력 분포가 더욱 복잡해진다는 것을 의미합니다.
표준에서는 굽힘 강도 ≥ 11.0 MPa를 요구하며 테스트 값은 요구 사항을 27% 초과하는 14.0 MPa에 도달했습니다.
이는 표면에 깊은 엠보싱 처리가 되어 있어도 패널이 하중(예: 책장, 책상)에서 충분한 구조적 강성을 유지하여 엠보싱 처리된 영역의 응력 집중으로 인한 조기 파손이나 돌이킬 수 없는 변형을 방지한다는 것을 의미합니다.
굽힘의 탄성 계수: 엠보싱 능선의 "형상 기억"
탄성 계수는 하중을 받아 변형된 후 패널이 원래 모양으로 돌아가는 능력을 측정합니다. 값이 높을수록 변형에 대한 저항력이 커지고 자체 중량이나 외부 힘으로 인해 영구적으로 굽어질 가능성이 줄어듭니다.
표준에서는 ≥ 1600MPa가 필요하며 테스트된 값은 표준의 거의 두 배인 3160MPa에 도달했습니다.
3D 엠보싱 멜라민 패널의 경우 이 데이터의 중요성이 특히 두드러집니다. 표면에 미세한 돌출 및 오목 구조가 있어 높은 탄성 계수로 인해 엠보싱 영역이 장기간 캐비닛 도어 무게, 선반 하중 또는 온도 변화로 인한 "크리프"로 인해 점차적으로 평평해지지 않습니다.
3차원 나뭇결의 능선은 해가 지나도 초기의 선명한 선명도를 유지하며 결코 "3차원성"을 잃지 않습니다.
내부 결합 강도: 엠보싱된 돌출부와 함몰부의 "층간 안정성"
내부 결합 강도는 기판 내부 레이어 간의 결합 무결성을 측정합니다.
깊은 엠보싱의 열간 압착 공정 중에 기판 표면에 상당한 압력이 가해집니다. 내부 접착력이 부족할 경우 엠보싱 돌출부의 층간 구조에 미세한 균열이나 헐거움이 발생할 수 있습니다.
표준에서는 내부 결합 강도 ≥ 0.35MPa를 요구하며, 테스트된 값은 0.37MPa로 요구 사항을 초과했습니다.
이 값은 내부 레이어가 틈 없이 단단히 결합되도록 보장합니다. 엠보싱 깊이가 상당하더라도 박리로 인해 기판 표면에 기포가 생기거나 엠보싱이 흐려지는 현상이 발생하지 않습니다.
기판 밀도: 엠보싱 선명도의 "기본 논리"
기재 밀도는 엠보싱의 성형 효과와 내구성에 직접적인 영향을 미칩니다.
밀도가 너무 낮으면 선명한 엠보싱이 방지됩니다. 밀도가 너무 높으면 가공 난이도와 패널 무게가 증가합니다.
제품의 밀도는 0.72g/cm3로 국가 표준의 중상위 범위에 위치하여 엠보싱 선명도와 가공성의 균형을 유지했습니다.
균일한 밀도는 엠보싱 깊이와 선명도가 동일한 패널의 여러 영역에서 매우 일관되게 유지되도록 하여 국부적인 붕괴나 흐릿한 결을 방지합니다.
표면 건전성: 엠보싱 장식층과 기재 사이의 "결합 강도"
깊은 엠보싱 표면의 장식 층은 엠보싱 영역에서 늘어나거나 압축되므로 접착 강도가 더 높아집니다.
테스트된 표면 건전성은 표준 값의 2.6배인 1.58MPa에 도달했습니다.
이 데이터는 가장 깊은 엠보싱 지점(예: 오목한 나무 구멍)에서도 장식용 종이가 박리, 기포 또는 가장자리 말림 없이 기판에 단단히 접착되어 있음을 의미합니다.
엠보싱 공정 중 장식층의 모든 스트레치는 충분한 접착 강도로 뒷받침됩니다.

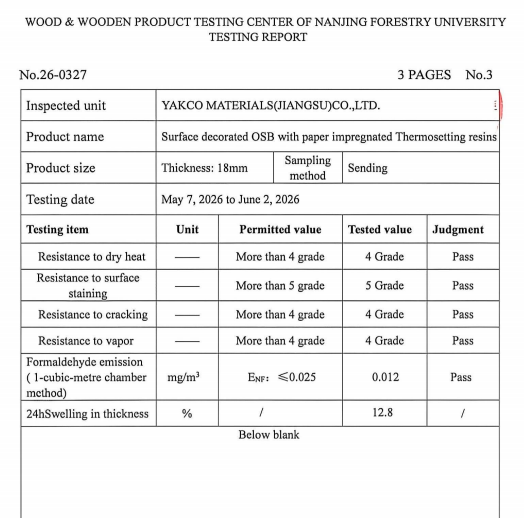

결론
3D 양각 목재 질감 멜라민 패널의 미적 매력은 나뭇결을 생생하게 만드는 데 있습니다. 그러나 진정한 산업 품질은 수십 년 동안 사용해도 이 "살아있는" 3차원성이 붕괴, 변형 또는 흐려지지 않도록 보장하는 데 있습니다.
굽힘 강도 14.0MPa, 탄성 계수 3160MPa, 내부 결합 강도 0.37MPa, 밀도 0.72g/cm3, 표면 건전성 1.58MPa – 각 데이터 포인트는 엠보싱의 "골격"을 강화합니다.
3D 엠보싱 패널을 선택할 때 눈에 보이는 텍스처 깊이는 눈에 보이지 않는 기계적 강도에 따라 달라진다는 점을 기억하세요.
구조적으로 견고한 기판만이 시간의 흐름을 견디는 입체적인 아름다움을 지탱할 수 있습니다.
더 보기: 3D 양각 목재 질감 멜라민 보드
